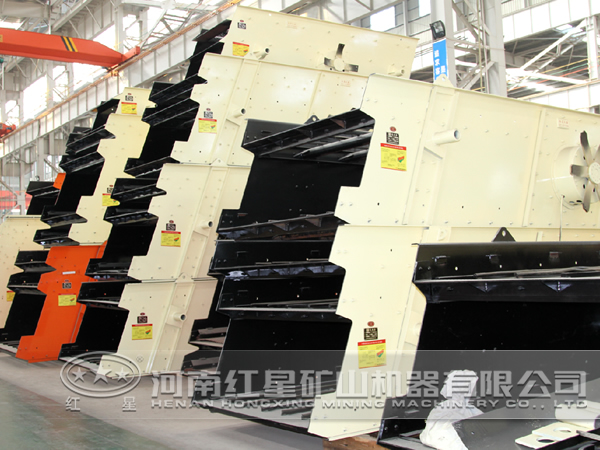

圆振动筛简称振动筛,它是选矿、选煤、化工、制砖、食品、制药、制碱、化肥、造纸等行业中用于对各种物料的干法、湿法筛分、分级、脱水作业的振动筛设备。河南振动筛在各个行业领域的生产使用都占据着极为重要的作业地位。
郑州振动筛由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
1、河南振动筛振动传动系统采用优质弹性材料柔性连结,长期运转工作可靠;筛机为节能产品。单个激振器功率仅0.15kW,选矿常用2420型电磁振动筛,整机耗电功率不超过1.2kW/台。
2、河南振动筛筛面振动频率50Hz,振幅0~2毫米,振动强度为重力加速度的8~10倍,是一般机械振动筛振动强度的2~3倍。矿筛筛面不易堵孔,筛分效率高,处理能力大,特别适用于细粒粉体物料的筛分。
振动筛更换筛网时如果不注意很容易造成筛网破裂等情况,下面就由红星振动筛生产厂家的技术人员详细讲解振动筛更换筛网时的注意事项:
a.拆下网架,并将网面向下,放入PU环内,弹跳球;
b.在四周均匀安装密封胶条;
c.安装好筛网总成,平整的放在底框上;
d.将细网均匀铺上;
e.拆下中框,放在总成上,轻轻均匀下压;筛框的出料口可以再沿圆周方向据需要安放位置;
f.轻轻拉高效集群振动筛四周筛网,去除多余部分;扣上束环,用开口扳手有两端均匀锁紧铜螺母,在锁紧过程中,用随机配备的橡皮锤均匀的四周敲打束环,再锁紧。

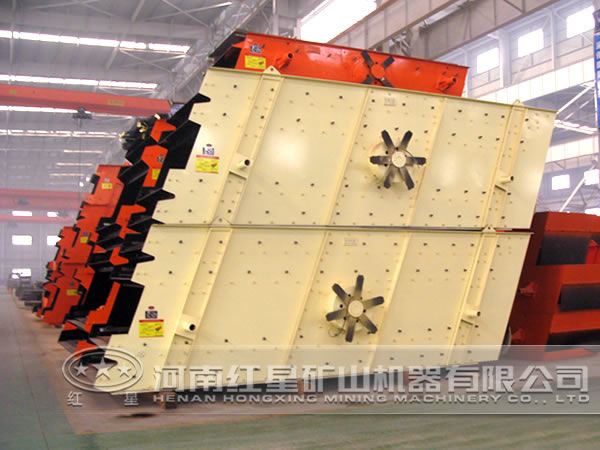

圆振动筛是郑州振动筛生产厂家(红星)经过多年的研究设计以及制造的振动机械产品之一,郑州振动筛有限公司是(红星)主要生产、河南振动筛、直线振动筛、圆振动筛的大型厂家,在现实实践使用当中并得到了国内外用户的大力支持和后爱。
型号规格 | 筛网层数 | 筛网面积(㎡) | 筛孔尺寸(mm) | 最大进料尺寸(mm) | 处理能力(m³/h) | 振动功率(r/min) | 双振幅(mm) | 电机功率(kw) | 筛面倾角(°) | 筛面规格 (mm) | 外形尺寸(长×宽×高)(mm) |
2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3430×1860×870 |
3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3570×1860×1210 |
2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4050×1860×870 |
3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4270×1860×1210 |
2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5420×2210×1230 |
3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 5660×2210×1610 |
4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6230×2210×2060 |
2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 5960×2550×1420 |
3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6260×2550×1780 |
4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6830×2550×2160 |
2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 6720×2840×1530 |
3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7030×2840×1910 |
4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7300×2840×2380 |
2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7020×3140×1530 |
3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7300×3140×1910 |
4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7600×3140×2380 |
2YK2866 | 2 | 31 | 5-100 | 200 | 70-650 | 970 | 6 | 6P 37 | 20 | 2800×5600 | 6650×4320×1620 |
3YK2866 | 3 | 47 | 5-100 | 200 | 80-700 | 970 | 6 | 6P 45 | 20 | 2800×5600 | 6650×4320×2120 |
4YK2866 | 4 | 62 | 5-100 | 200 | 90-750 | 970 | 6 | 6P 55 | 20 | 2800×5600 | 6650×4320×2620 |
2YK2870 | 2 | 39.2 | 5-100 | 200 | 70-680 | 750 | 6 | 8P 22×2 | 20 | 2800×7000 | 7600×4320×1620 |
3YK2870 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 8P 22×2 | 20 | 2800×7000 | 7800×4320×2120 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
