高压微粉磨

微粉磨粉机俗称“微粉机”,它最早是由国内汲取德日先进的细度分级技术采用流体力学原理,潜心研究、全新设计出的可与高压磨相媲美的磨粉机设备,从而一举成功地解决了国内超细粉采用高压微粉磨成本高的高难题,是一种高效率的磨粉机

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

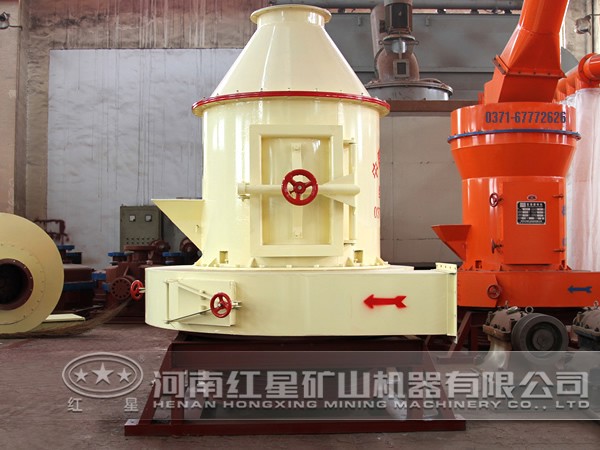

1.高压磨粉机图片

高压磨粉机图片

2.高压微粉磨适用范围

高压微粉磨广泛应用于白刚玉、滑石粉、活性炭、碳酸钙、颜料、炭黑等。该机采用多级、分级并应用变频技术进行调节控制,产品粒度分布均匀、准确,正品率高。本机设计合理,精工制造,运行可靠,性能稳定,操作调节简便,易维修保养。

3.工作原理

高压磨粉机研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机通过电机传动装置带动分析机叶轮旋转,其分析机的旋转速度决定了出粉细度。

微粉磨粉机在河南有很多生产厂家,本公司在此提醒广大顾客请谨慎选择,欢迎来公司考察、试机。

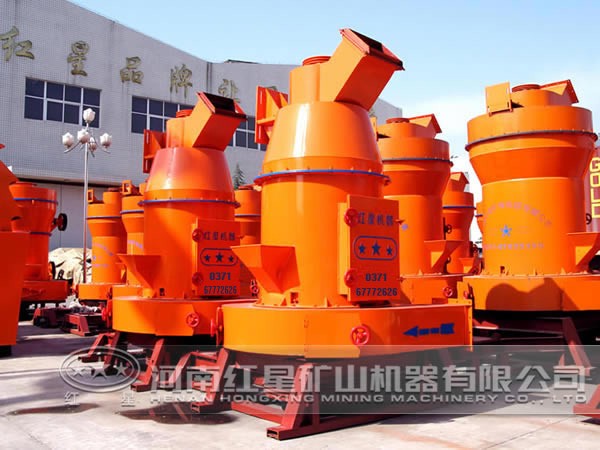

高压微粉磨

4.高压微粉磨主要技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
