可逆锤式破碎机的结构特点及其安装调试

新型的可逆锤式破碎机与传统的锤破相比,结构工艺设计更加合理,用来破碎中等强度以下的岩石。本文主要介绍该机的结构及安装调试,增加我们对该设备的了解。

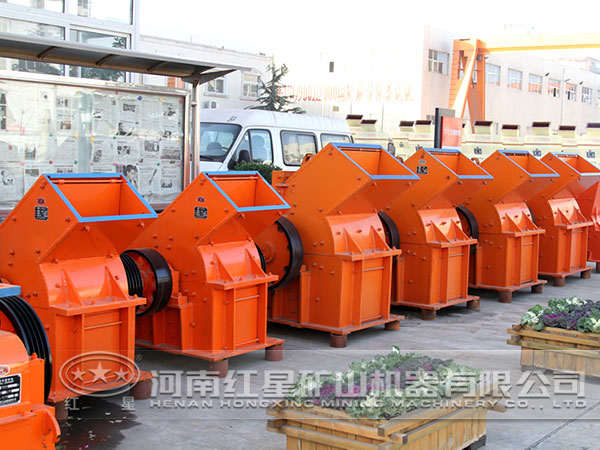

锤式破碎机

1.结构特点

可逆锤式破碎机的机体结构:上机身前后壁各有六个支撑筋,筋上之槽撑托着前后三组立算板(格板),使立箅板立挂在机身上。上机身及进料口内部装有挡板、衬板,以防止上部小门及机身之磨损。下部机身前后焊有横梁架,其上有调整支撑座可以调整格板和锤头之间的间隙。上部机身的侧壁上留有两个圆孔,通过此孔可不必拆去机身即可将锤轴取出,达到更换锤头的目的。锤头的排列由原来的10列7排改为10列8排,这样提高了破碎机的破碎效率。

新旧破碎机的另一个不同之处是把原来的算条改为格板,这样物料只能从前后格板的下部缝隙处流出,调整格板也就变得简单方便,通过在调整杆处加垫即可。要求格板和锤头之间的最小间隙小于10mm。

2.安装调试

可逆锤式破碎机机身重量大,同时加大了对地基的震动负荷,所以我们使用了高质量钢筋混凝土,把铸钢机座安装在上面。安装时,用水平仪校准,保证两个轴承座在一个水平上。安装后进行二次灌浆,确保基础牢固后才投入生产。安装锤头时,对锤式破碎机的锤头材料进行了挑选,使在圆周上分布的十个锤头重量基本相同,保证转子平衡。我们还对破碎机进料系统的磁性选分器进行了改装。把一个大的磁性选分器改为四个小的磁性选分器。这样可有效地加大磁性有效面积,更好地分拣出混在进料中的铁器。

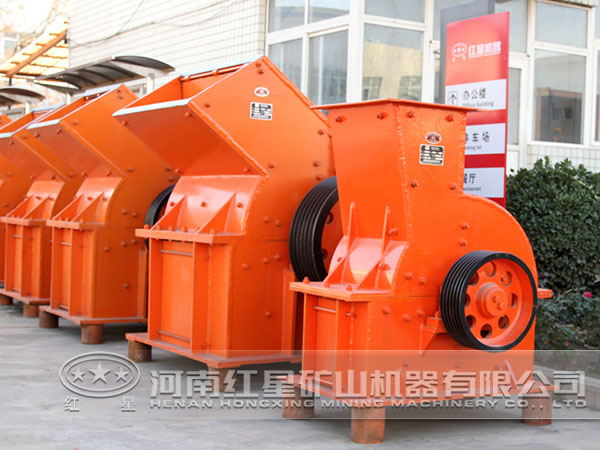

锤式破碎机

3.试运转

破碎机安装完毕后,先进行空转实验60min,用温度计测量两端的轴承温度,均不超过60℃,正常(新轴承温度高一些)。轴承内预先填充好钙基润滑脂或钠基润滑脂。
